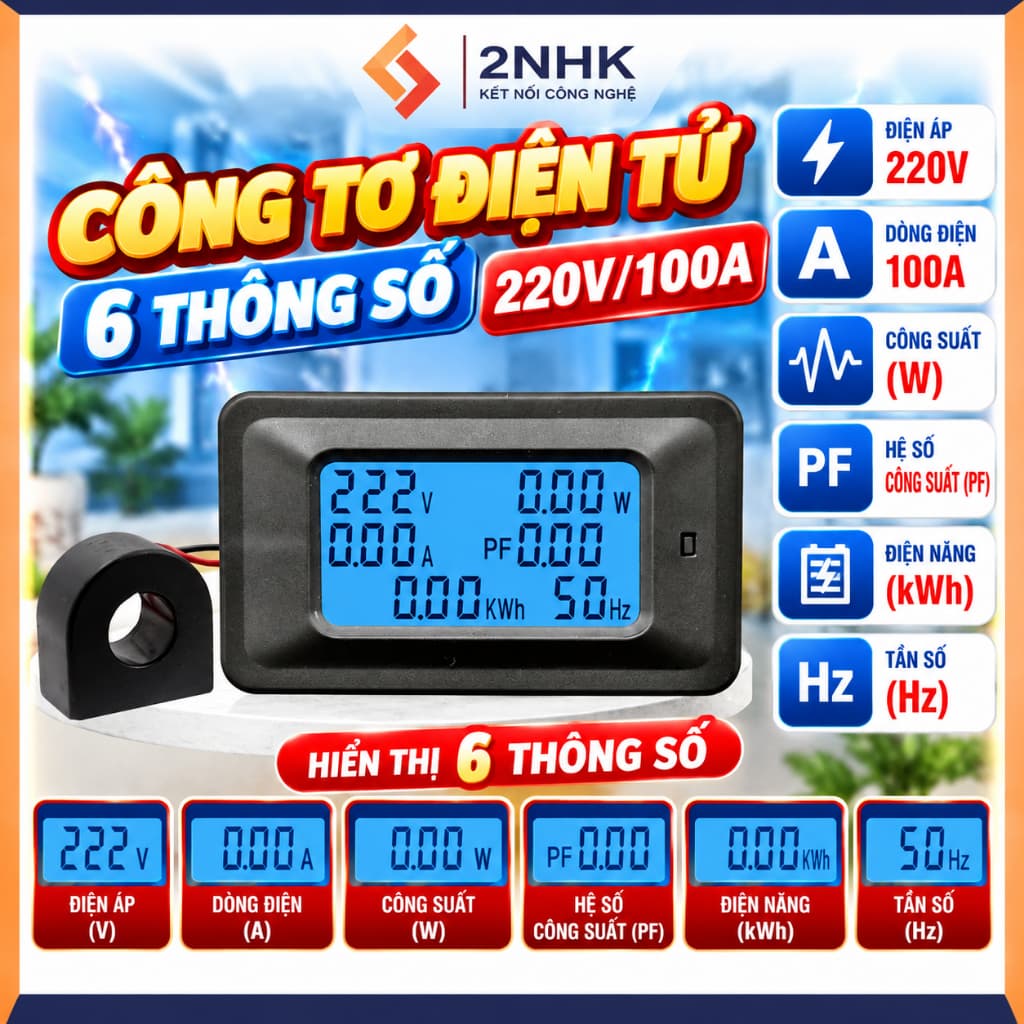

CÔNG TƠ ĐIỆN TỬ P06S 6 THÔNG SỐ 220V – 100A / CÓ CẢM BIẾN DÒNG Công tơ điện tử P06S là thiết bị đo và giám sát điện năng 1 pha AC, hiển thị 6 thông số quan trọng: điện áp, dòng điện, công suất, điện năng tiêu thụ, tần số và hệ số công suất (PF). Sản phẩm có màn hình LCD đèn nền, hỗ trợ cài đặt cảnh báo công suất và reset bộ đếm điện năng, phù hợp theo dõi điện năng tại gia đình, cửa hàng và hệ thống điện dân dụng. 1. ƯU ĐIỂM NỔI BẬT Hiển thị 6 thông số điện: Theo dõi các chỉ số hoạt động của thiết bị và hệ thống điện. Đo dòng điện tối đa 100A: Phiên bản P06S-100 sử dụng cảm biến dòng rời. Màn hình LCD có đèn nền: Dễ quan sát thông số trong nhiều điều kiện ánh sáng. Cài đặt cảnh báo công suất: Hỗ trợ theo dõi mức công suất sử dụng. Lưu dữ liệu điện năng: Bộ đếm điện năng tiêu thụ được lưu ngay cả khi mất điện. Có chức năng RESET: Chủ động xóa bộ đếm điện năng khi cần thiết. 2. THÔNG SỐ KỸ THUẬT Model: P06S Loại điện: Điện xoay chiều AC 1 pha Điện áp đo: 110–250V Dòng điện tối đa: 100A hoặc 20A tùy phân loại Công suất hiển thị tối đa: 22.000W Điện năng tiêu thụ tối đa: 99.999kWh Thông số hiển thị: Điện áp (V), dòng điện (A), công suất (W), điện năng (kWh), tần số (Hz), hệ số công suất (PF) Độ chính xác điện áp: ±1% Độ chính xác công suất: ±2% Tính năng: Đèn nền, cài đặt cảnh báo công suất, reset bộ đếm điện năng 4. HƯỚNG DẪN SỬ DỤNG Bước 1: Chọn đúng phiên bản công tơ theo dòng điện và vị trí lắp đặt. Bước 2: Đấu nối theo sơ đồ hướng dẫn của đúng phiên bản sản phẩm. Bước 3: Nhấn nút một lần để bật hoặc tắt đèn nền. Bước 4: Nhấn giữ nút khoảng 3 giây để cài đặt giá trị cảnh báo công suất. Bước 5: Nhấn giữ nút khoảng 10 giây để reset bộ đếm điện năng tiêu thụ. Thời gian thao tác có thể cần đối chiếu với hướng dẫn của đúng phiên bản đang sử dụng. 5. LƯU Ý QUAN TRỌNG KHI LẮP ĐẶT Đối với phiên bản P06S-100: Nếu sau khi lắp đặt, chỉ số công suất (W) và điện năng tiêu thụ (kWh) không hiển thị hoặc không đo đúng, hãy kiểm tra chiều lắp cảm biến dòng và hướng dẫn đấu dây của nhà sản xuất. Nếu cảm biến bị lắp ngược chiều, hãy đảo chiều cảm biến theo sơ đồ hướng dẫn. Ký hiệu L: Dây pha (dây nóng). Ký hiệu N: Dây trung tính (dây nguội). L và N là ký hiệu điện tiêu chuẩn, không phải chữ viết tắt của từ “nóng” và “lạnh”. ⚠️ Cảnh báo an toàn: Ngắt nguồn điện trước khi lắp đặt hoặc kiểm tra đấu nối. Nên nhờ người có chuyên môn thực hiện để tránh điện giật, chập điện hoặc hư hỏng thiết bị. 6. ỨNG DỤNG THỰC TẾ Theo dõi điện năng tiêu thụ trong gia đình. Giám sát điện tại cửa hàng, văn phòng và phòng trọ. Theo dõi công suất của thiết bị điện. Kiểm tra thông số điện tại các nhánh điện hoặc đường cấp tổng phù hợp với định mức.
